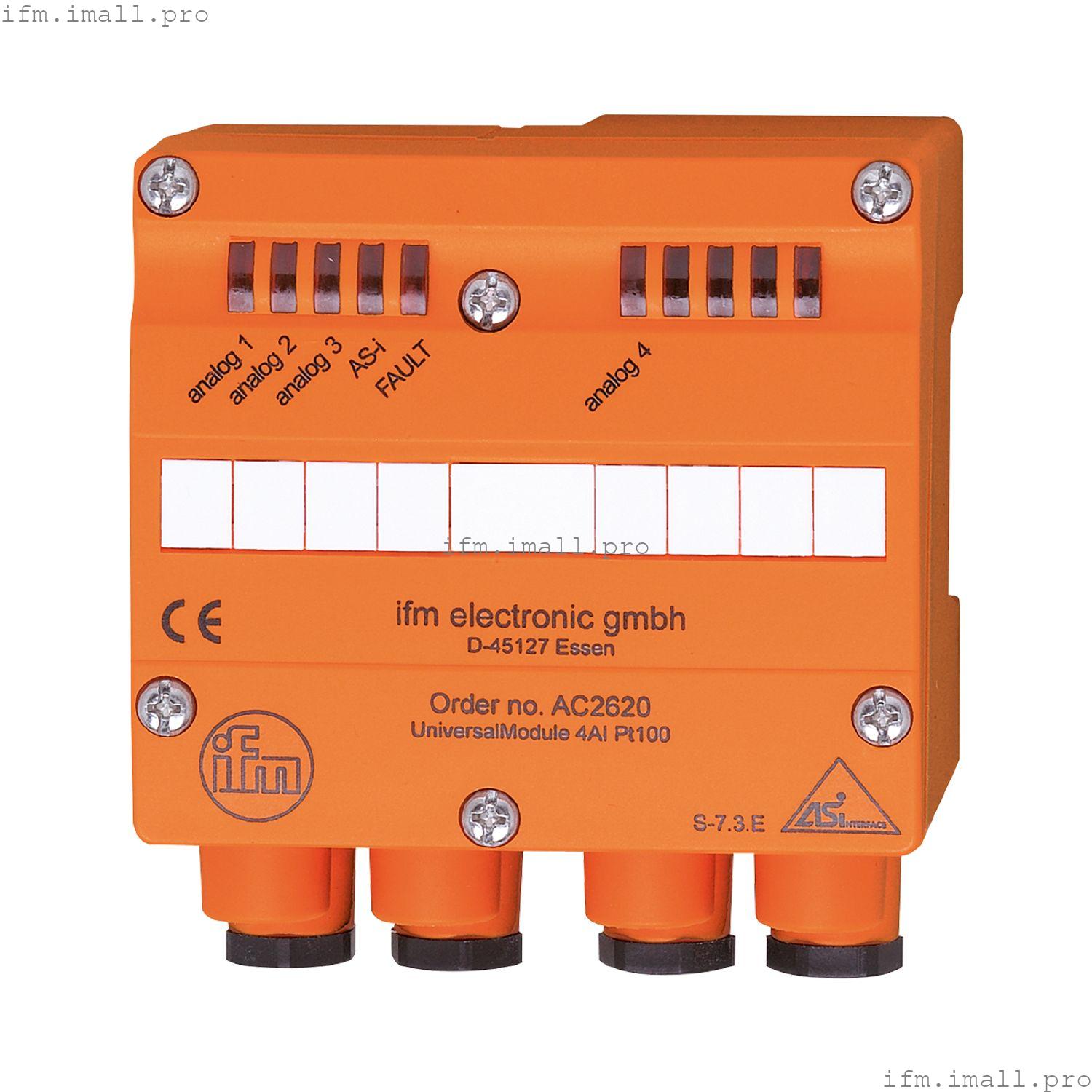

IFM AC2620
UniversalModule 4AI(Pt100)IP65
Универсальный модуль AS-Interface
- Простая установка и подключение
- Для подключения датчиков и исполнительных механизмов с кабельным вводом
- Подключение устройства с помощью клеммных зажимов
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество входов Pt100: 4 |
| Диапазон измерения[°C] | -200...850 |
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 80 |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество входов Pt100: 4 |
Входы
| Количество входов Pt100 | 4 |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 20 |
| Количество аналоговых входов | подключение 2- и 3-проводных датчиков |
| Разрешение аналогового входного сигнала | 16 бит / 0,1 ° C |
Выходы
| Разрешение аналогового выхода | 16 бит / 0,1 ° C |
Диапазон измерения/установки
| Диапазон измерения[°C] | -200...850 |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 65 |
Испытания/сертификаты
Классификация AS-i
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.E |
Механические данные
| Вес[г] | 299 |
| Корпус | прямоугольный |
| Тип крепления | Интерфейс AS-i для нижних частей FC |
| Размеры[мм] | 102 x 91 x 71 |
| Материалы | PBT |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AI1...AI4 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | зажимы cage clamp: |
