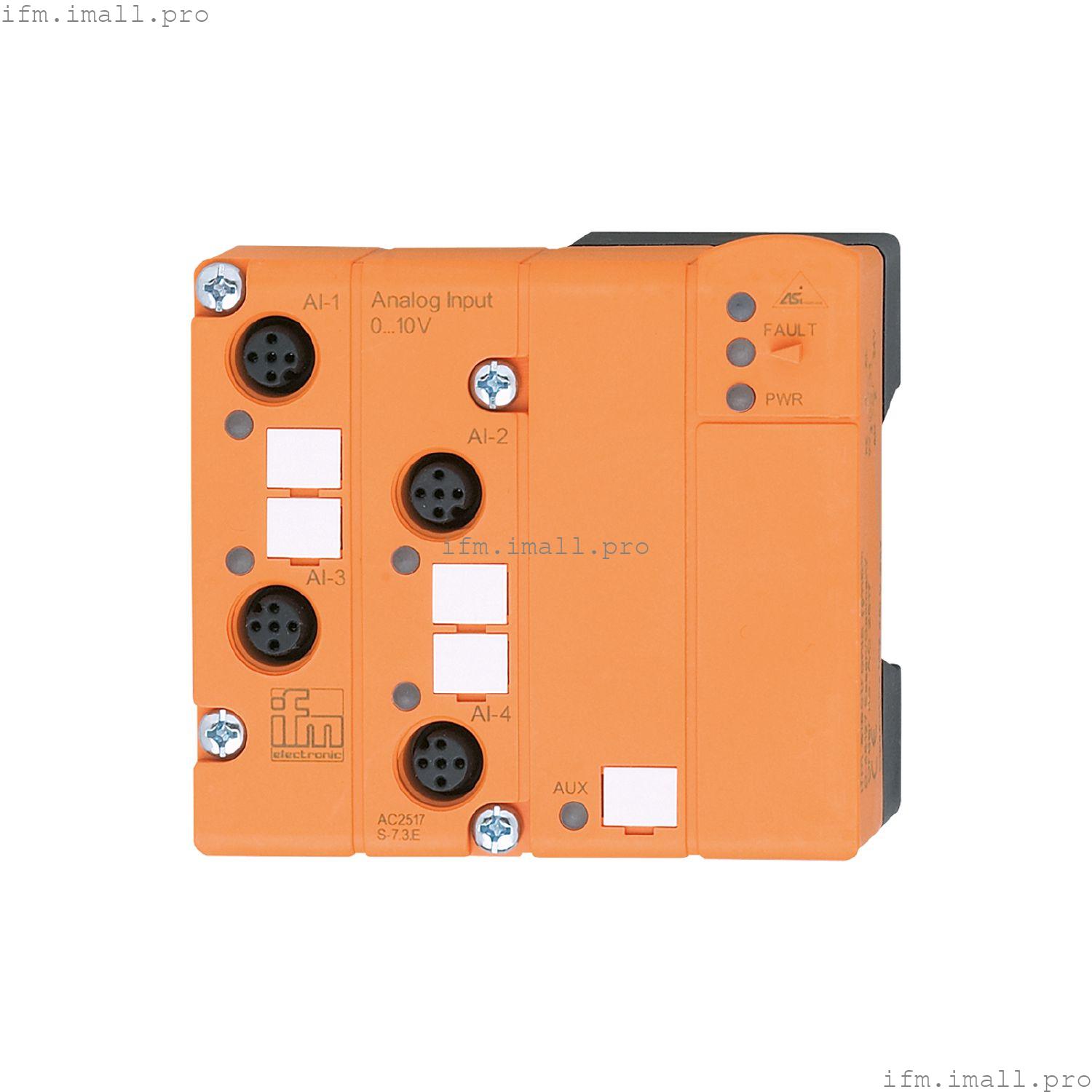

IFM AC2517
ClassicLine90 4AI (V) M12 IP67
Модуль AS-Interface ClassicLine
- Простая установка и подключение
- Подключение плоского кабеля AS-i через нижние части модуля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 157 |
| Защита от обратной полярности | да |
| Дополнительный источник напряжения[В] | 24...30 DC; (AUX) |
| Дополнительный источник напряжения | необязательный |
| Макс. потребление тока от дополнительного источника питания[мА] | 550; (AUX) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 4 |
Входы
| Макс. общий номинальный ток входов[мА] | 100 |
| Количество аналоговых входов | 4; (подключение 2-проводных, 3-проводных и 4-проводных датчиков) |
| Аналоговый вход (напряжение)[В] | 0...10 |
| Аналоговые входы защищены от короткого замыкания | нет |
| Разрешение аналогового входного сигнала | 16 (1 бит = 1 мВ) |
| Точность, аналоговый вход[%] | 0,5 |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 50295 | | | EN 61000-6-4 | : 2001 | | EN 61000-6-2 | : 2001 |
|
| MTTF[годы] | 139 |
Классификация AS-i
| AS-i адресация | адресация сокета; возможна ИК-адресация |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.E |
Механические данные
| Вес[г] | 221.5 |
| Корпус | прямоугольный |
| Тип крепления | Интерфейс AS-i с нижними частями FC / FC-E |
| Размеры[мм] | 83 x 90 x 44 |
| Материалы | PBT |
| Момент затяжки[Нм] | 0.6...0.8 |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AI1...AI4 | | диагностика | СВЕТОДИОД, желтый | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: M12; кодировка: A |
