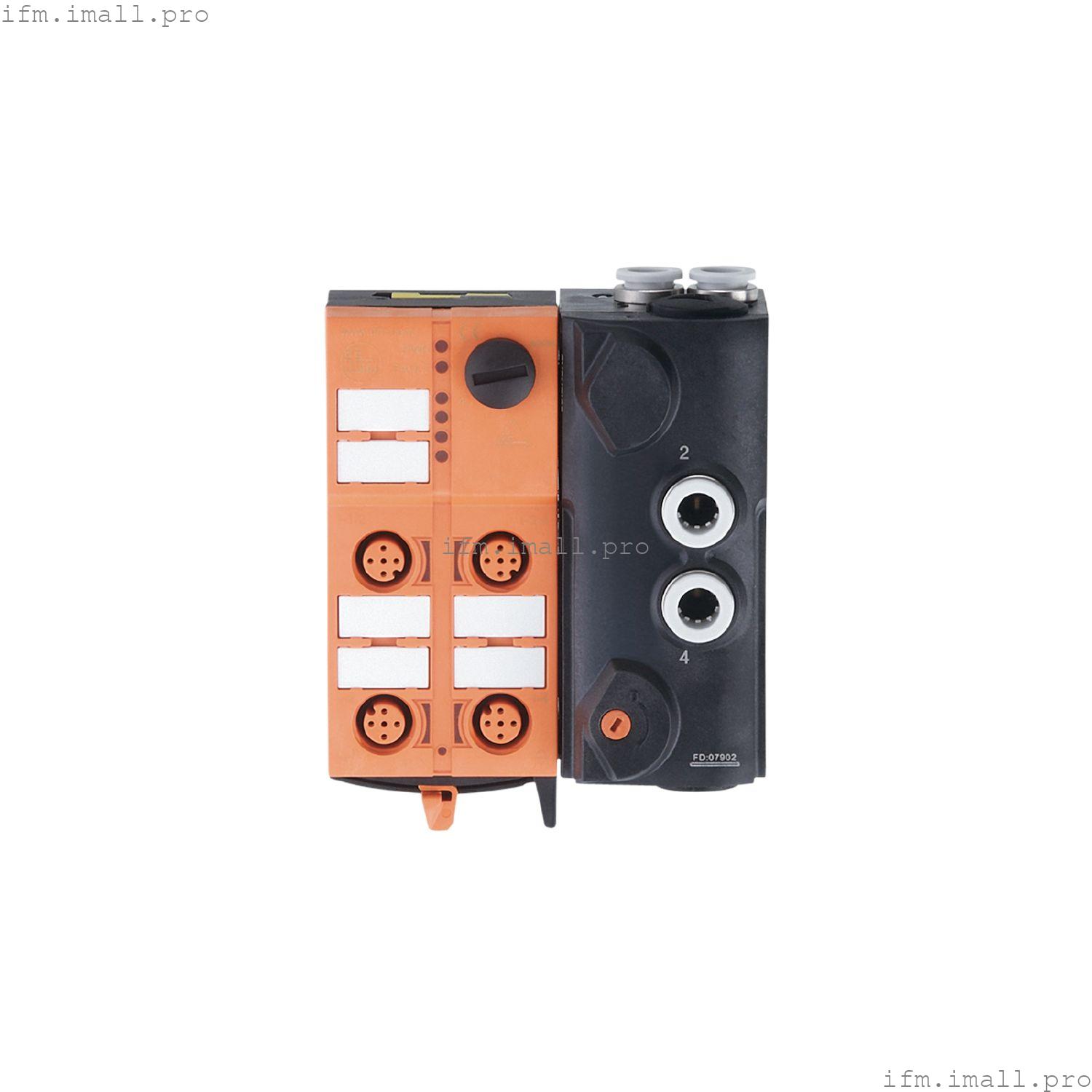

IFM AC246A
AirBox 5/2 2DI-Y II 3D
AS-Interface AirBox
- Для децентрализованного срабатывания цилиндров и приводов клапанов
- Комбинация модуля ввода-вывода AS-i и электромагнитного клапана
- Высокая энергоэффективность благодаря децентрализованному применению вблизи привода
- Снижение сложности установки и электропроводки
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Модуль AS-i ATEX |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 300 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество пневматических выходов: 1 |
Входы
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30; (по плоскому кабелю) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Электрическое исполнение | AS-i |
| Количество пневматических выходов | 1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Защита | IP 50 |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIB T80°C Dc X IP50 |
| ЭМС | |
| MTTF[годы] | 351 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-3.F.F |
| Конфигурация ввода-вывода AS-i[hex] | 3 |
| Код AS-i ID[hex] | F.F |
| Ожидающий получения сертификат AS-i | да |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 I-2 | - | - | | pin | 4 | 2 4 | - | - | | пневматический выход | - | - | 4 | - |
|
Механические данные
| Вес[г] | 403 |
| Корпус | прямоугольный |
| Тип крепления | быстрый монтаж; монтируется на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 108 x 85 x 50 |
| Материалы | PA; POM; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
| Пневматическая система | 1 x 5/2-ходовой золотниковый клапан (без перекрытия) |
| Диапазон рабочего давления | |
| Расход воздуха при 6/5 бар[л/мин] | 500 |
| Допустимый объем сжатого воздуха | несмазанный сжатый воздух класса 6-3-1; смазанный сжатый воздух класса 6-3-4 |
| Ручное управление | нажатие / отпускание или нажатие/ поворот/ блокировка |
| Трубные фитинги | 8 мм |
| Выхлопные газы | выхлопные газы могут выпускаться через трубное соединение |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Монтажная пластина:, E74999 | | Нижняя часть модуля:, E75000 | | Защитный колпачок: M12, E73004 | | уплотнительные заглушки:, E75231 | | Корпус для защиты от ударов:, E7000A | | глушитель:, E75232 | | Вставной L-образный фитинг:, E75228 | | Вставной тройниковый фитинг:, E75227 |
|
Примечания
| Замечания | | Должна быть реализована механическая защита. | | В противном случае устройство должно устанавливаться вместе с корпусом для защиты от ударов (E7000A). | | Если устройство не приводится в действие пневматически, необходимо вставить уплотнительную пробку E75231. | | Избегайте попадания грязи и пыли. | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | L-, L+, I-1/2, I-2 | | Соединения электрически соединены с помощью кабеля AS-i. | | Пожалуйста, ознакомьтесь с примечаниями по сжатому воздуху и электромагнитной совместимости / ESD в разделе "Загрузки". |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
