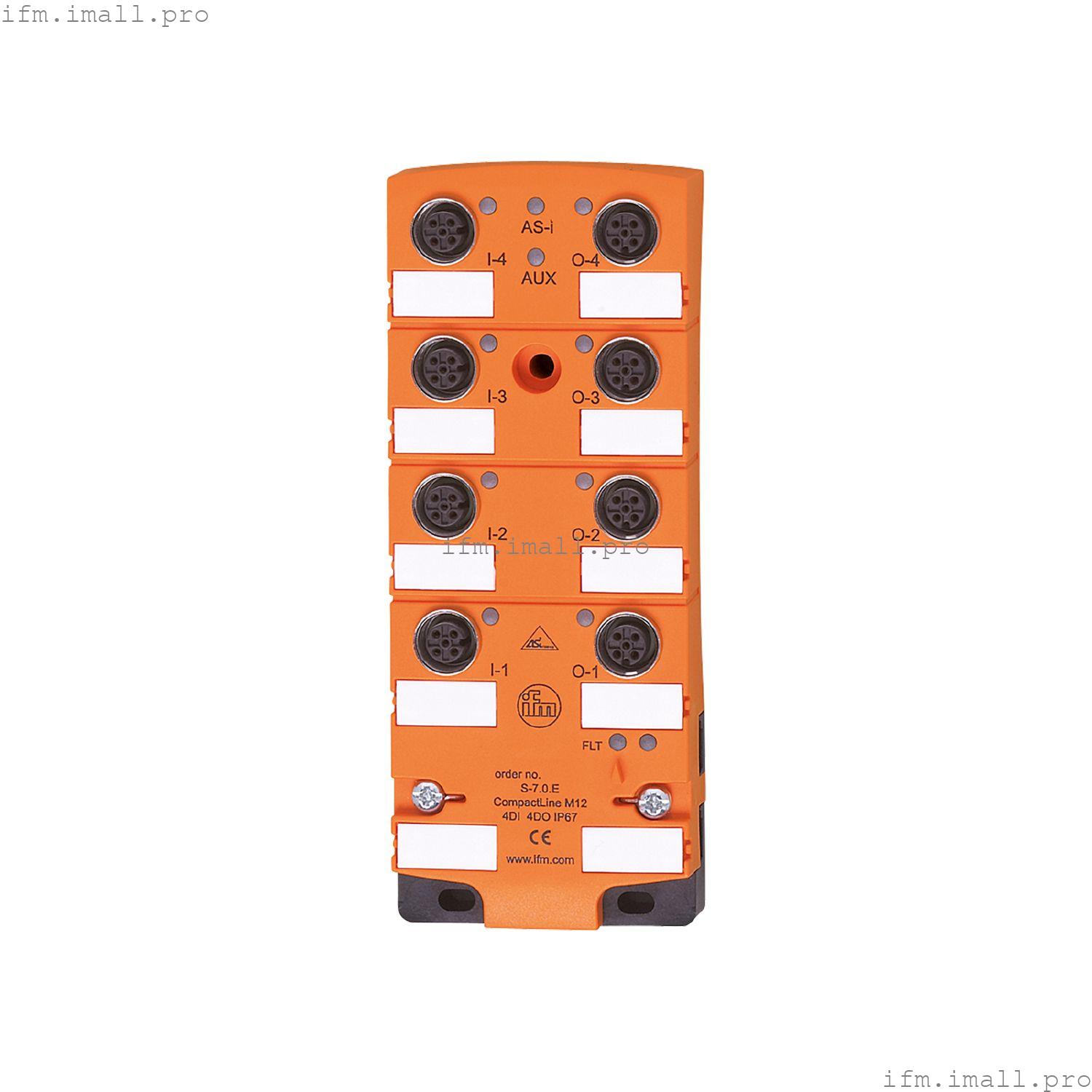

IFM AC2455
CompactM12 4 DI 4 DO V4A
AS-Interface Модуль CompactLine
- Простая установка и подключение
- Высокая ударопрочность и вибростойкость благодаря до полной заливки
- Ясно видимые мощные светодиоды для индикации работы, функции и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Дизайн | только для работы с AS-i master с профилем M4 |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
| Макс. токовая нагрузка полная[A] | 4 |
| Дополнительный источник напряжения[В] | 10...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания[мА] | 4000; (AUX) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4; (двунаправленный) |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Ограничение входного тока[мА] | 15 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Цепь | PNP |
| Диапазон напряжения DC[В] | 10...30; (AUX) |
| Макс. токовая нагрузка на выход[мА] | 2000; (категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходов полная[A] | 4 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -25...80 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67; (при использовании плоских кабелей E7400x / E7401x) |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
|
| MTTF[годы] | 190 |
| Одобрение UL | |
Классификация AS-i
| Версия AS-i | 3.0 |
| AS-i адресация | Возможна ИК-адресация |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М4 |
| Профиль AS-i | S-7.A.7 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.7 |
| Сертификат AS-i | 126601 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1 | I-2 | I-3 | I-4 | | pin | 4 | 4 | 4 | 4 | | Вывод | 1 | 2 | 3 | 4 | | розетка | О-1 | О-2 | О-3 | О-4 | | pin | 4 | 4 | 4 | 4 |
|
Механические данные
| Вес[г] | 370 |
| Корпус | прямоугольный |
| Тип крепления | Плоские кабели AS-i с возможностью прямого подключения; монтаж объединительной платы |
| Размеры[мм] | 152 x 60 x 27 |
| Материалы | PA 6.6; гнездо: нержавеющая сталь (316L/ 1.4404); резьбовые вставки в нижней части: нержавеющая сталь (316L / 1.4404); Уплотнительное кольцо: EPDM; прокалывающие контакты: никелированные и луженые CuSn6; винты из нержавеющей стали (316Cu / 1.4578) |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4, O1...O4 | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Аксессуары
| Объем поставки | | втулка из нержавеющей стали для установки при высоких механических нагрузках , E70402 |
|
Примечания
| Замечания | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение модуля | Плоские кабели |
Электрическое подключение - Входы
| Разъем: M12; кодировка: A |
Электрическое подключение - Выходы
| Разъем: M12; кодировка: A |
