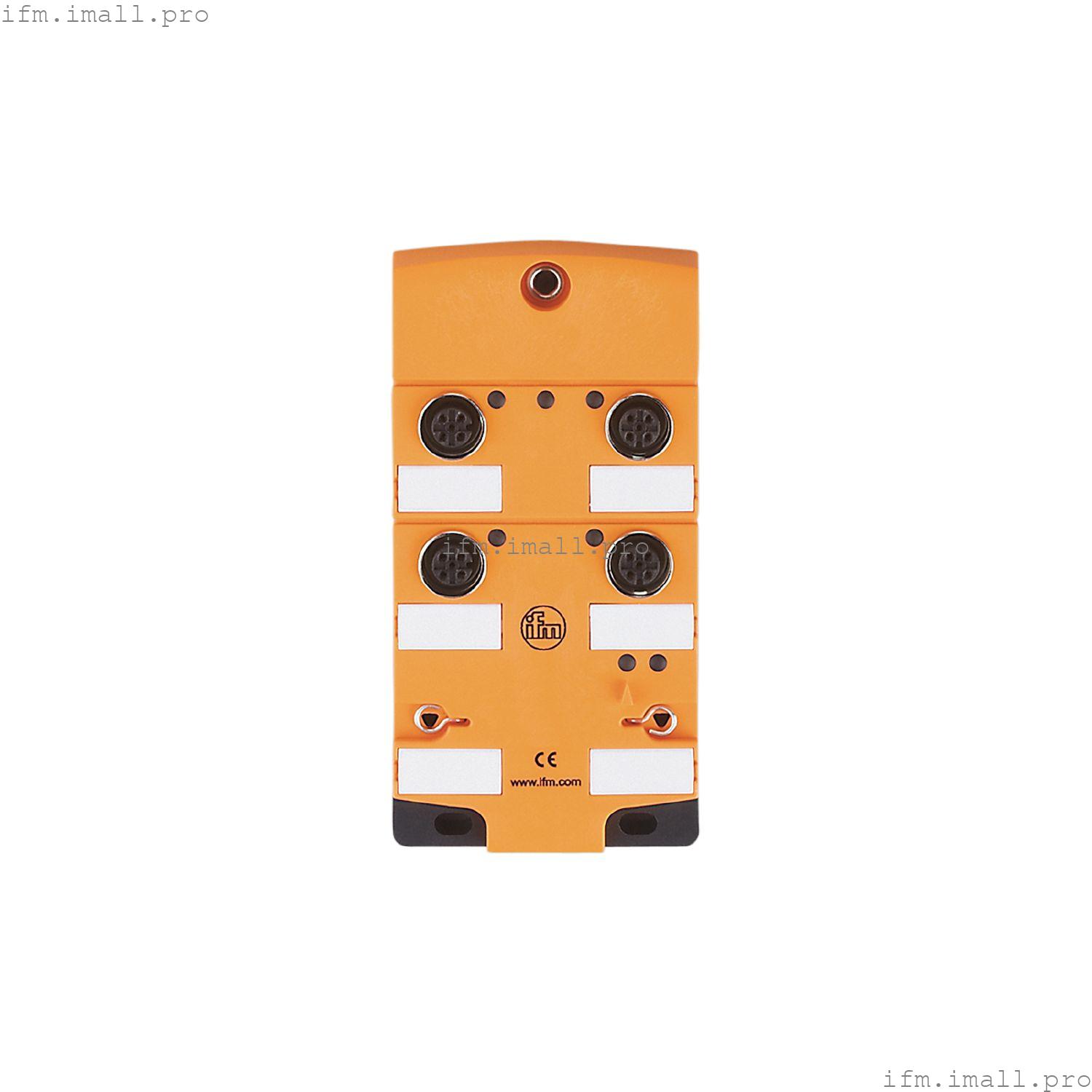

IFM AC2434
CompactM12 4DI no IR
AS-Interface Модуль CompactLine
Технические характеристики
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Ограничение входного тока[мА] | 15 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -25...80 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67; (при использовании плоских кабелей E7400x / E7401x) |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | EN 62026-2 | | | EN 50581 | |
|
| MTTF[годы] | 387 |
| Одобрение UL | |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-0.0.E |
| Конфигурация ввода-вывода AS-i[hex] | 0 |
| Код AS-i ID[hex] | 0.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1 | I-2 | I-3 | I-4 | | pin | 2+4 | 2+4 | 2+4 | 2+4 |
|
Механические данные
| Вес[г] | 298 |
| Корпус | прямоугольный |
| Тип крепления | Плоские кабели AS-i с возможностью прямого подключения; монтаж объединительной платы |
| Размеры[мм] | 118,2 x 60 x 27 |
| Материалы | PA; гнездо: никелированная латунь; резьбовые вставки в нижней части: никелированная латунь; Уплотнительное кольцо: Viton; прокалывающие контакты: никелированные и луженые CuSn6 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
| Объем поставки | | втулка из нержавеющей стали для установки при высоких механических нагрузках , E70402 |
|
Примечания
| Замечания | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: M12; кодировка: A |
