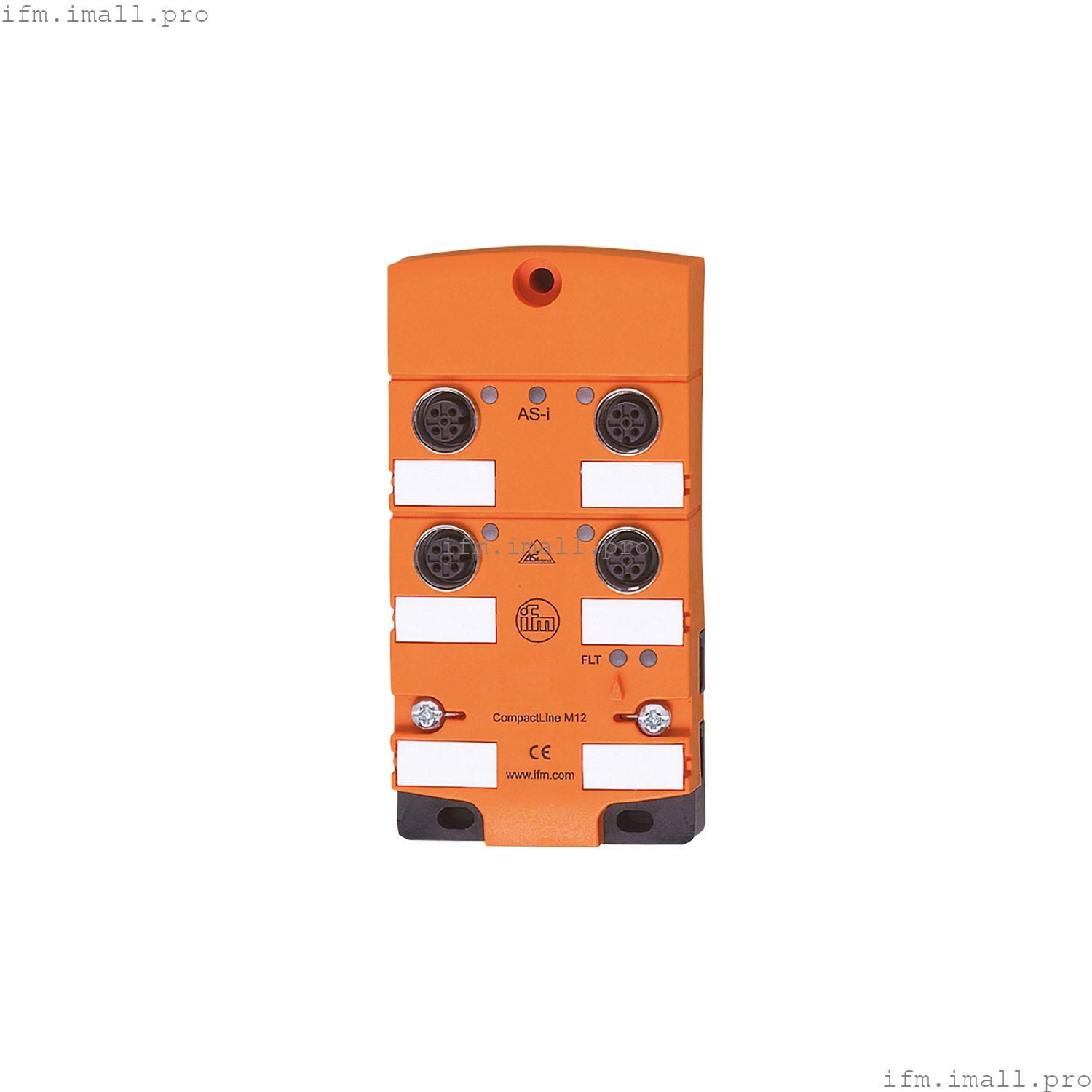

IFM AC2413
CompactModule 4 SB
AS-Interface Модуль CompactLine
- Простая установка и подключение
- Высокая ударопрочность и вибростойкость благодаря до полной заливки
- Ясно видимые мощные светодиоды для индикации работы, функции и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 2000 |
| Макс. токовая нагрузка полная[A] | 4 |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания[мА] | 2000; (AUX) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -25...80 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67; (при использовании плоских кабелей E7400x / E7401x) |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
|
| Одобрение UL | |
Механические данные
| Вес[г] | 272.5 |
| Корпус | прямоугольный |
| Тип крепления | Плоские кабели AS-i с возможностью прямого подключения; монтаж объединительной платы |
| Размеры[мм] | 118,2 x 60 x 27 |
| Материалы | PA 6.6; гнездо: никелированная латунь; резьбовые вставки в нижней части: никелированная латунь; Уплотнительное кольцо: FKM; прокалывающие контакты: никелированные и луженые CuSn6 |
Аксессуары
| Аксессуары (опционально) | | Втулка из нержавеющей стали, для установки при высоких механических нагрузках, E70402 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: M12; кодировка: A |
