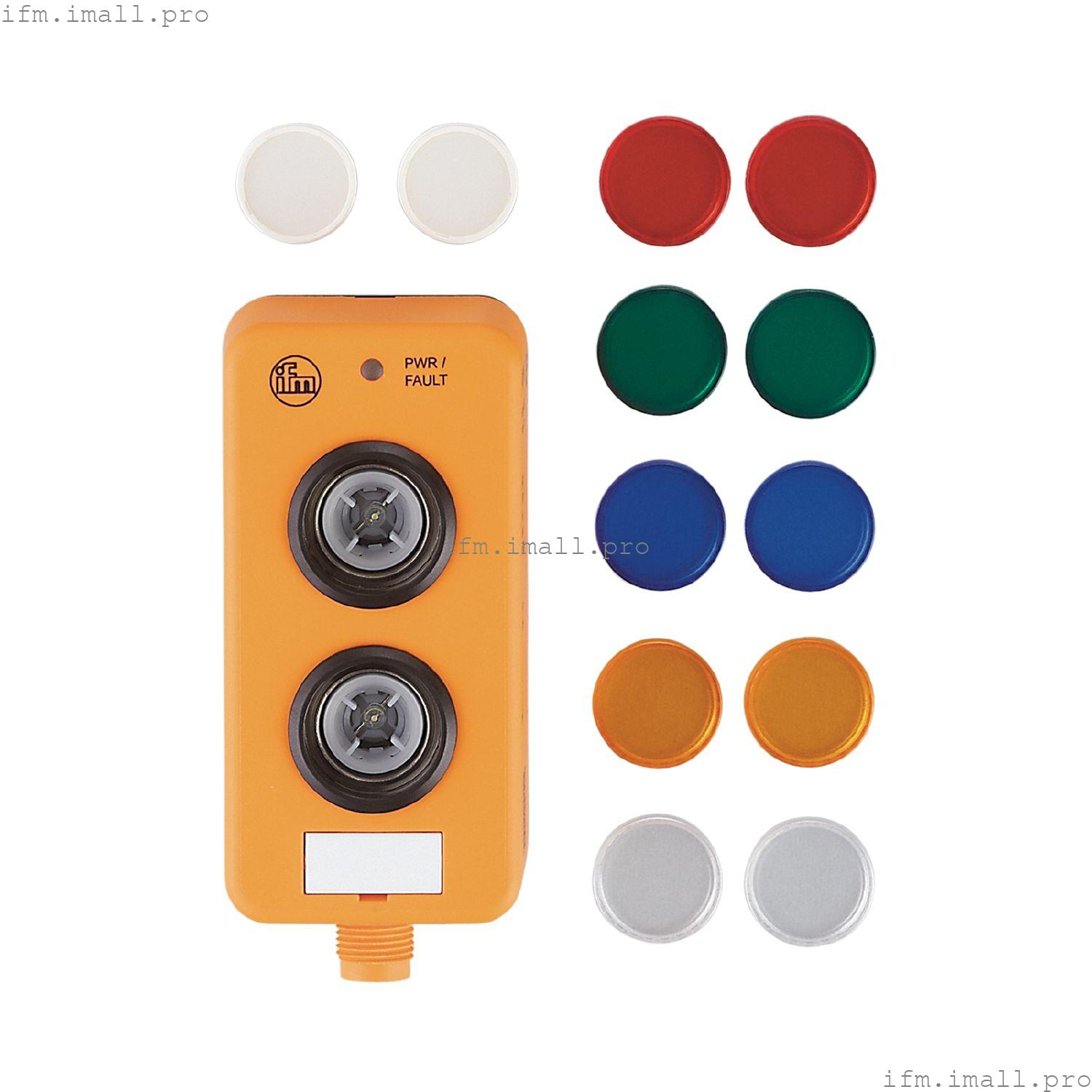

IFM AC2396
AS-i Module 2BI 2LO WT/WT
Кнопочный модуль с подсветкой AS-Interface
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку, сменные цветные вставки |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 55 |
Входы
| Питание датчиков на входах | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-B.A.E |
| Конфигурация ввода-вывода AS-i[hex] | B |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 134701 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | LED | 1 | 2 | - | - | | кнопка | - | - | 1 | 2 |
|
Механические данные
| Вес[г] | 137.6 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 100 x 46 x 45 |
| Материалы | PA |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный |
|
| Управляющие элементы | | 2 | свободно программируемые функциональные клавиши с подсветкой |
|
Аксессуары
| Объем поставки | | опора крышки: 2 | | цветные вставки: 2, красный | | 2, зеленый | | 2, желтый | | 2, синий | | 2, белый | | Монтажный адаптер: 1 |
|
Примечания
| Замечания | | Кнопки (EAO type 84) обеспечивают защиту от случайного контакта. | | Корпус и кнопки могут иметь маркировку. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
