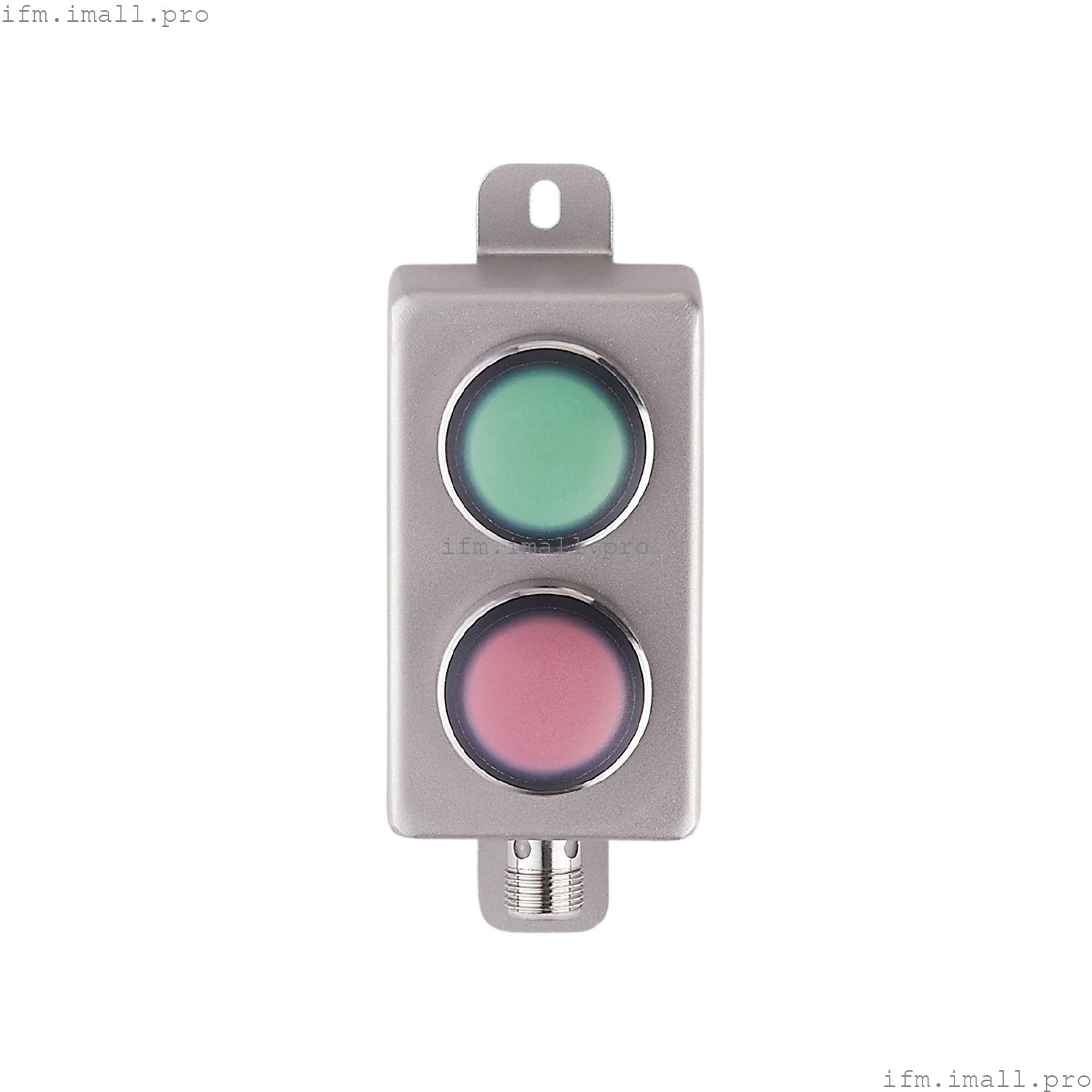

IFM AC2381
AS-i Module 2BI 2LO RD/GR IP69K
Кнопочный модуль с подсветкой AS-Interface
- 2 кнопки и 2 светодиодных выхода
- Кнопки с тактильной точкой нажатия для защиты от случайного срабатывания
- прочный корпус из нержавеющей стали с высокой степенью защиты
- Быстрый и простой монтаж
- модуль напрямую питается от AS-интерфейса
Технические характеристики
Применение
| Применение | установка в полевых условиях; гигиенические и влажные помещения в пищевой промышленности |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 80 |
Входы
| Питание датчиков на входах | AS-i |
Выходы
| Электрическое исполнение | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -40...80 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-B.A.E |
| Конфигурация ввода-вывода AS-i[hex] | B |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 135301 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | СВЕТОДИОД 1 красный | DO-0 | - | - | - | | СВЕТОДИОД 2 зеленого цвета | - | DO-1 | - | - | | кнопка 1 | - | - | DI-2 (НЗ) | - | | кнопка 2 | - | - | - | DI-3 (НО) |
|
Механические данные
| Вес[г] | 276.55 |
| Корпус | прямоугольный |
| Тип крепления | винтовое крепление |
| Размеры[мм] | 118 x 46,5 x 50 |
| Материалы | корпус: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный |
|
| Управляющие элементы | | 2 | свободно программируемые функциональные клавиши с подсветкой |
|
Примечания
| Замечания | | Кнопочные модули (RAFI тип RAFIX22) обеспечивают защиту от случайного контакта. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
