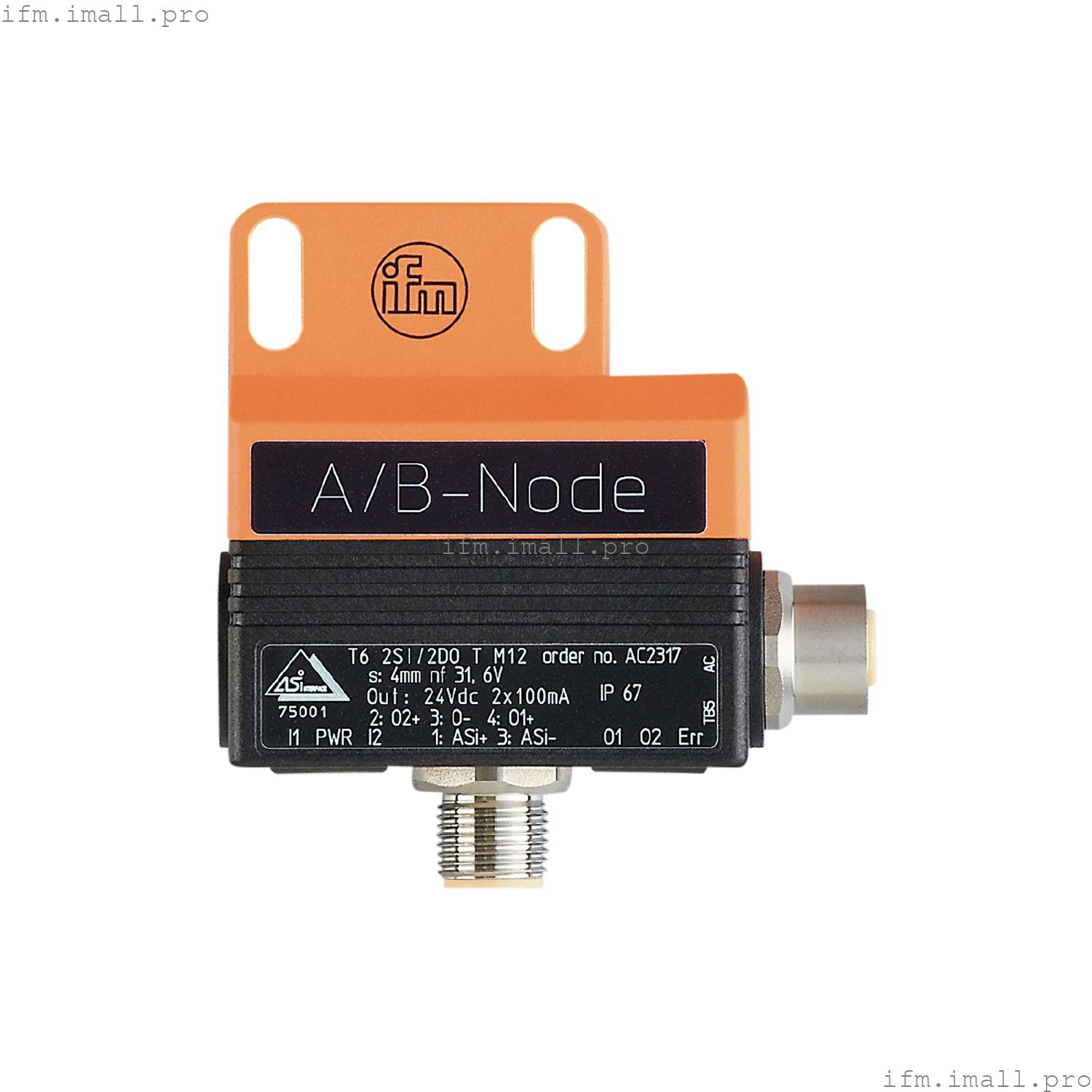

IFM AC2317
DUAL SENSOR T6 2SI 2DO T M12
Двойной датчик AS-Interface для приводов пневматических клапанов
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- С запуском и контролем неисправностей электромагнитного клапана
- Бесконтактная и самоочищающаяся система
- Быстрый и надежный монтаж всего тремя винтами
Технические характеристики
Характеристики продукта
| Электрическое исполнение | AS-i |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 55 x 60 x 35 |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока; ("класс питания 2" для cULus) |
| Макс. потребление тока от AS-i[мА] | 260 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30 |
| Цифровые входы защищены от короткого замыкания | нет |
Выходы
| Электрическое исполнение | AS-i |
| Количество цифровых выходов | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Электрически разделенный | нет |
| Выходы питания привода | AS-i |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...70 |
| Защита | IP 67 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.1 |
| Расширенный режим адресации | да |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 75001 |
Механические данные
| Вес[г] | 178.5 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 55 x 60 x 35 |
| Материалы | ПБТ; ПК |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | функция | 1 x LED, желтый | | ошибка | 1 x LED, красный |
|
Аксессуары
| Объем поставки | | Усилительный кронштейн: 1 x (39,5 x 17,5 x 1 мм), E11310 | | винты с торцевой головкой: 2 x (M5 x 35 мм) | | шайбы: 2 |
|
Примечания
| Замечания | | Выходы не должны устанавливаться одновременно, если общий ток нагрузки превышает 100 мА. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь |
Электрическое подключение - розетка
| Выходы | Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь |
