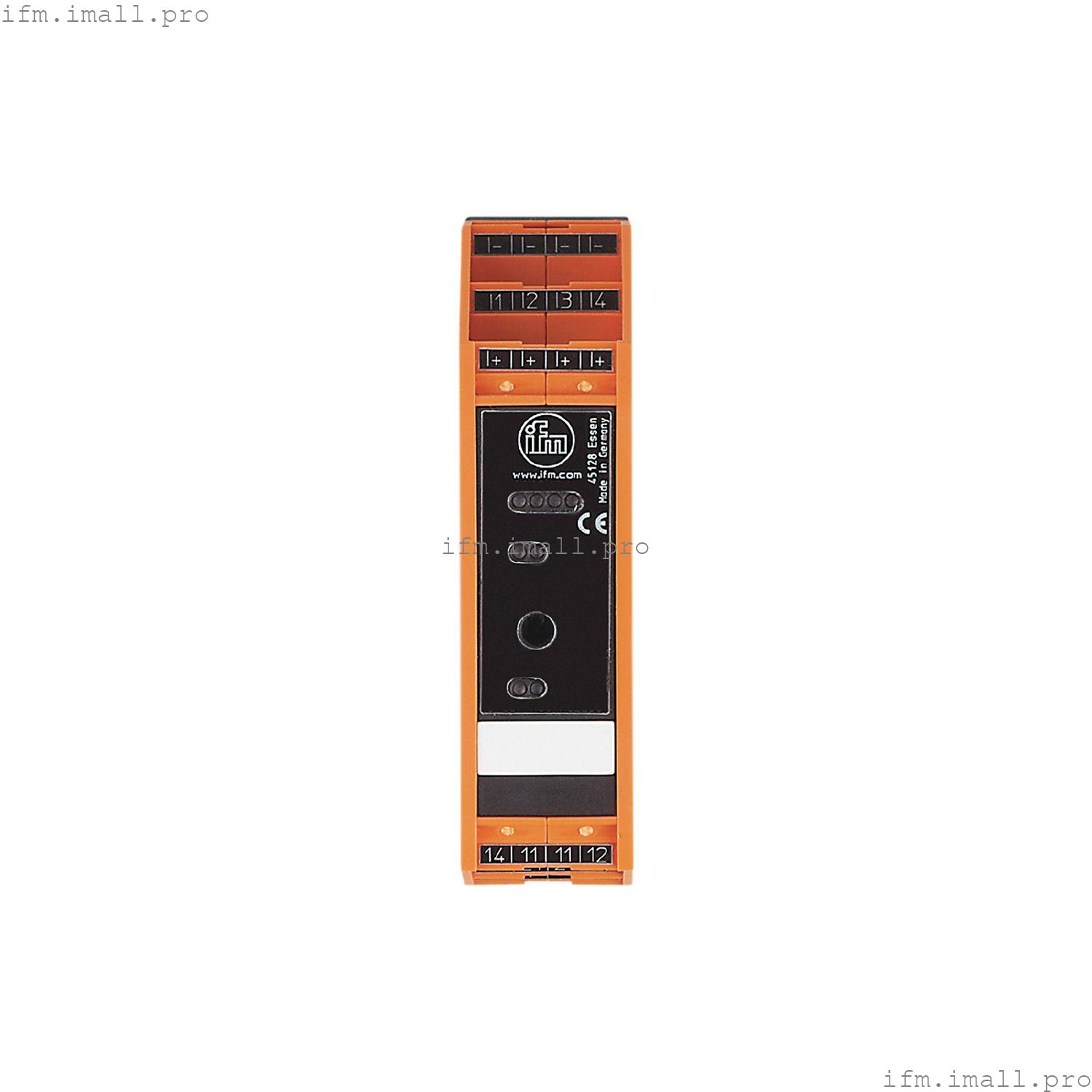

IFM AC2256
SmartL25 4DI 2DO R C
Модуль шкафа управления AS-Interface
- Для использования в шкафах управления
- простое и быстрое подключение с помощью клеммных зажимов
- Особенно компактная конструкция
- Двойные клеммы для подключения через источник напряжения
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и функции
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество релейных выходов: 2 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Диапазон напряжения DC[В] | 24; (На все выходы должно подаваться одинаковое напряжение.: 2 x 24 В постоянного тока) |
| Диапазон напряжения AC[В] | 10...240; (На все выходы должно подаваться одинаковое напряжение.: 2 x 240 В переменного тока, один и тот же фазный проводник) |
| Макс. токовая нагрузка на выход[мА] | 6000; (240 В переменного тока; 24 В постоянного тока; омическое сопротивление) |
| Макс. токовая нагрузка выходов полная[A] | 6; (240 В переменного тока; 24 В постоянного тока; омическое сопротивление) |
| Количество релейных выходов | 2 |
| Защита от короткого замыкания | нет |
| Электрически разделенный | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
|
| MTTF[годы] | 325 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | I-1 | I-2 | I-3 | I-4 | | Вывод | О-1 | О-2 | - | - |
|
Механические данные
| Вес[г] | 159.8 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 108 x 25 x 105 |
| Материалы | PA |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1... I4, O1....O4 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | контактный разъем: |
