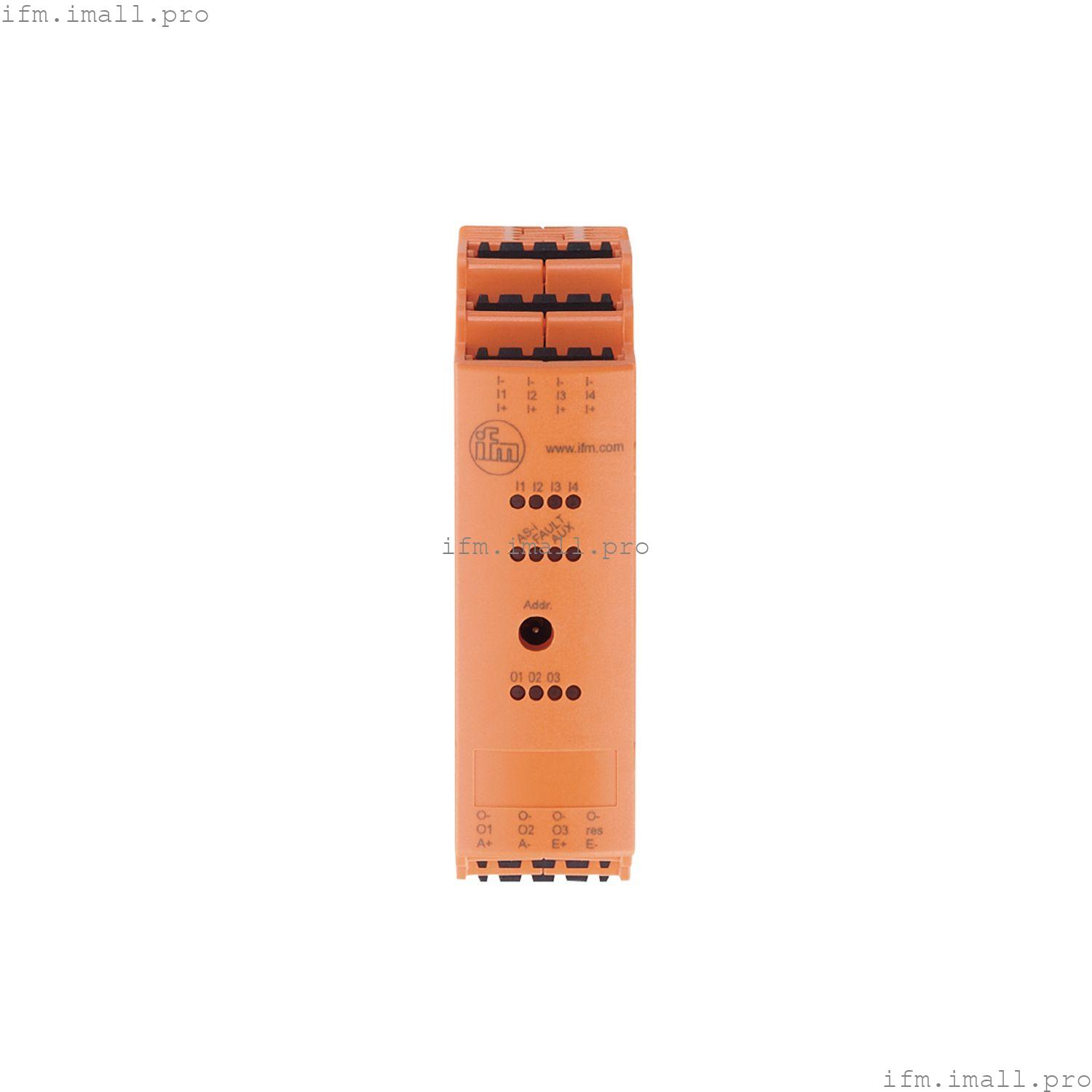

IFM AC2255
SmartL25 4DI 2DO R C
Модуль шкафа управления AS-Interface
- Для использования в шкафах управления
- простое и быстрое подключение с помощью клеммных зажимов
- Особенно компактная конструкция
- Двойные клеммы для подключения через источник напряжения
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и функции
Купить IFM AC2255 SmartL25 4DI 2DO R C или получить консультацию Вы можете по указанным ниже Контактам
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 50 |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания[мА] | 600; (AUX) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество релейных выходов: 2 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AUX |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 500 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Диапазон напряжения DC[В] | 24 |
| Диапазон напряжения AC[В] | 10...240 |
| Макс. токовая нагрузка на выход[мА] | 6000; (240 В переменного тока; 24 В постоянного тока; омическое сопротивление) |
| Количество релейных выходов | 2 |
| Защита от короткого замыкания | нет |
| Электрически разделенный | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС |
| ||||||
| MTTF[годы] | 383 | ||||||
| Примечания | Устройство должно питаться от изолирующего источника.; Этот источник напряжения должен иметь вторичный предохранитель, указанный в списке UL (см. Прилагаемый лист).; В качестве альтернативы, для питания AUX можно использовать источник питания класса 2. |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 | |||||||||||||||
| AS-i адресация | адресный сокет | |||||||||||||||
| Расширенный режим адресации | да | |||||||||||||||
| Профиль мастера AS-i | М2; М3; М4 | |||||||||||||||
| Профиль AS-i | S-7.A.E | |||||||||||||||
| Конфигурация ввода-вывода AS-i[hex] | 7 | |||||||||||||||
| Код AS-i ID[hex] | A.E | |||||||||||||||
| Ожидающий получения сертификат AS-i | да | |||||||||||||||
| Назначение битов данных |
|
Механические данные
| Вес[г] | 150.2 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 93 x 25,4 x 108 |
| Материалы | PC-GF20 |
Дисплеи/элементы управления
| Дисплей |
|
Аксессуары
| Аксессуары (опционально) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | контактный разъем: |
