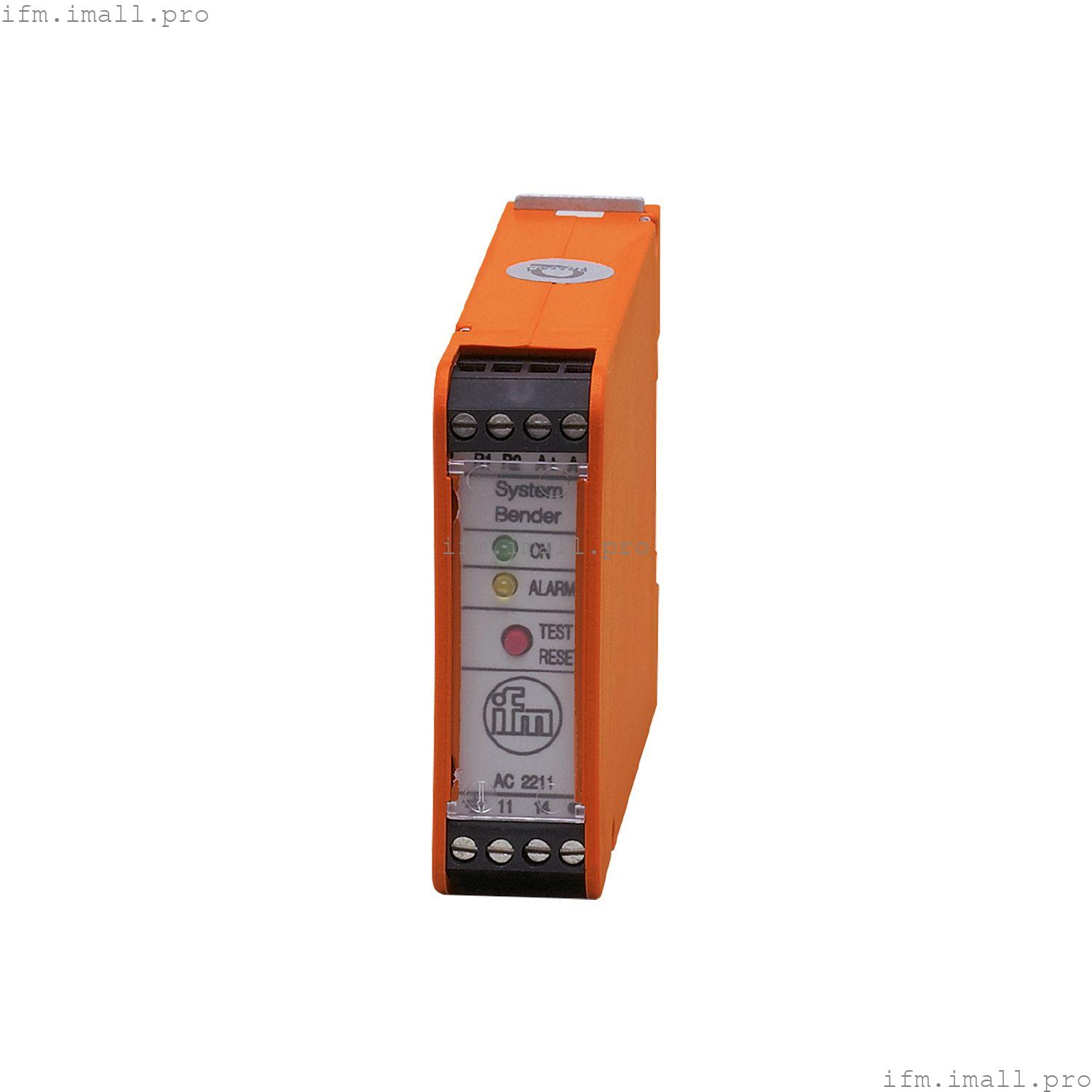

IFM AC2211
Earth Fault Monitoring Device
Встроенный монитор замыкания на землю
- Надежный контроль замыкания на землю
- Защита от непреднамеренного запуска машин
- Светодиод для сигнализации замыкания на землю
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | обнаружение асимметричных повреждений изоляции; мониторинг замыканий на землю в незаземленных системах AS-i и 24 В постоянного тока (IT-система) |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 21...36 |
| Макс. потребление тока от AS-i[мА] | 40 |
Выходы
| Допустимая нагрузка на контакт | 1A AC/DC |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...70 |
| Защита | IP 20 |
Испытания/сертификаты
Классификация AS-i
Механические данные
| Вес[г] | 176 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 78 x 22,5 x 110 |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | функция | СВЕТОДИОД, желтый |
|
Примечания
| Замечания | | пассивный асимметричный способ измерения | | 1 сигнальный контакт | | контакт 11/14 размыкается при асимметричных неисправностях | | контакт замыкается при подаче напряжения AS-i и отсутствии замыкания на землю |
|
| Количество в упаковке | 1 шт. |
