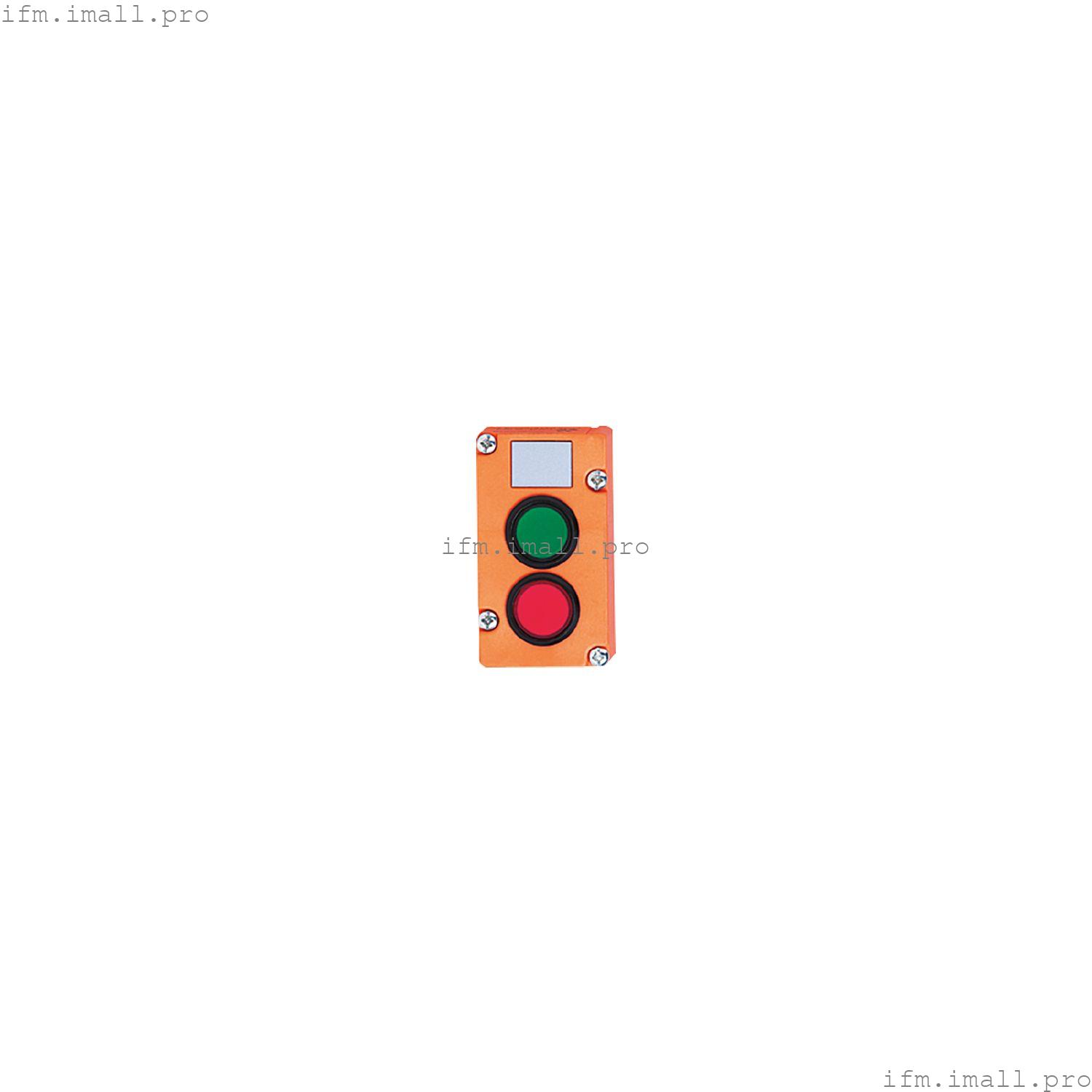

IFM AC2088
EMS-Module 2BI 2LO
Кнопочный модуль с подсветкой AS-Interface
- Использование в качестве кнопки запуска/остановки или кнопки подтверждения на машинах
- Кнопки с тактильной точкой нажатия для защиты от случайного контакта
- Хорошо видимые светодиоды в качестве оптической обратной связи для срабатывания
- Активный запуск через AS-интерфейс
- Высокий уровень защиты для требований жестких промышленных условий
Технические характеристики
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 55 |
Входы
| Питание датчиков на входах | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.1 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-B.A.E |
| Конфигурация ввода-вывода AS-i[hex] | B |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 49203 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | LED | 1 | 2 | - | - | | кнопка | - | - | 1 | 2 |
|
Механические данные
| Вес[г] | 97 |
| Корпус | прямоугольный |
| Тип крепления | Интерфейс AS-i для нижних частей FC и SC |
| Размеры[мм] | 80 x 45 x 30 |
| Материалы | PBT |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный |
|
Аксессуары
| Аксессуары (опционально) | | Инструмент для снятия крышки:, E70206 |
|
Примечания
| Замечания | | Кнопки (EAO type 84) обеспечивают защиту от случайного контакта. | | Корпус и кнопки могут иметь маркировку. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| контактные штифты к нижней части модуля, FK / PG: |
