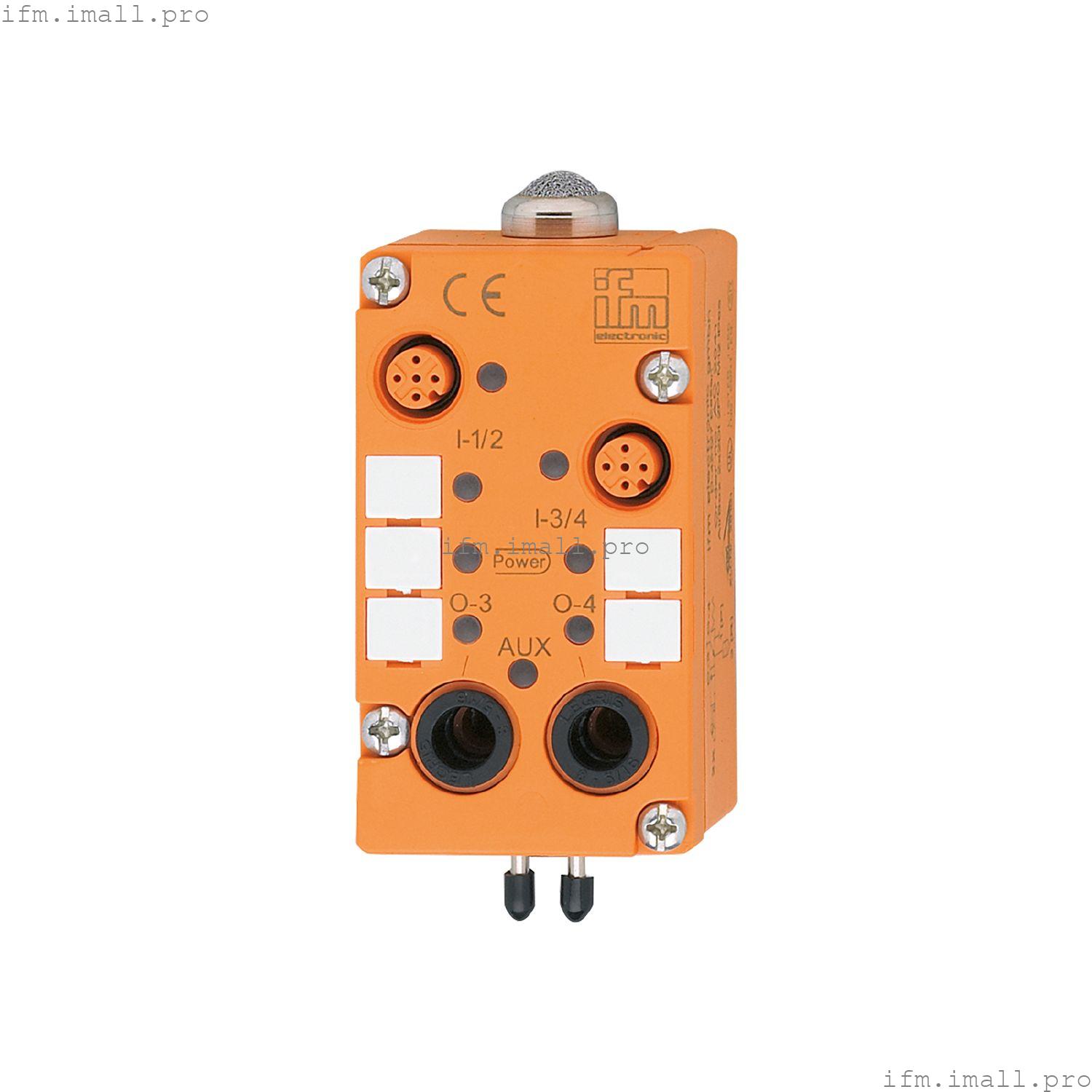

IFM AC2041
AirBox 2x2DI 2PO M12
AS-Interface AirBox
- Для децентрализованного срабатывания цилиндров и приводов клапанов
- Комбинация модуля ввода-вывода AS-i и электромагнитного клапана
- Высокая энергоэффективность благодаря децентрализованному применению вблизи привода
- Снижение сложности установки и электропроводки
- Простая установка и подключение на нижней части модуля
Технические характеристики
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 170 |
| Дополнительный источник напряжения[В] | 18...30 постоянного тока; (к PELV) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество пневматических выходов: 2 |
Входы
| Количество цифровых входов | 4; (2 x 2) |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30 |
| Макс. общий номинальный ток входов[мА] | 100 |
| Входной ток высокий[мА] | > 3 |
| Входной ток низкий[мА] | < 1.5 |
| Уровень переключения high[В] | > 10 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество пневматических выходов | 2 |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...55 |
| Примечание по температуре окружающей среды | | со специальной обработкой сжатым воздухом: < 0 °C |
|
| Защита | IP 65 |
Испытания/сертификаты
Классификация AS-i
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.F |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | F |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | Входы / выходы | I-1/2 | I-1/2 | I-3/4 / O3 | I-3/4 / O4 | | pin | 4 | 2 | 4 | 2 |
|
Механические данные
| Вес[г] | 260 |
| Корпус | прямоугольный |
| Тип крепления | винтовое крепление |
| Размеры[мм] | 97 x 45 x 46 |
| Материалы | PBT |
| Пневматическая система | 2 x 3/2-ходовые седельные клапаны |
| Диапазон рабочего давления | |
| Примечание по диапазону рабочего давления | | вкл. возможные пики давления |
|
| Расход воздуха при 6/5 бар[л/мин] | 350 |
| Расход воздуха при 6/0 бар[л/мин] | 550 |
| Допустимый объем сжатого воздуха | фильтрованный (5 мкм); смазанный (ISO-VG10) или не смазанный |
| Трубные фитинги | Legris LF 3000/8 |
| Выхлопные газы | встроенный выхлоп |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | функция | СВЕТОДИОД, желтый |
|
Примечания
| Замечания | | Пожалуйста, ознакомьтесь с примечаниями по сжатому воздуху и электромагнитной совместимости / ESD в разделе "Загрузки". |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| контактные штифты к нижней части модуля, FK-E / PG: |
| Разъем: M12; кодировка: A |
