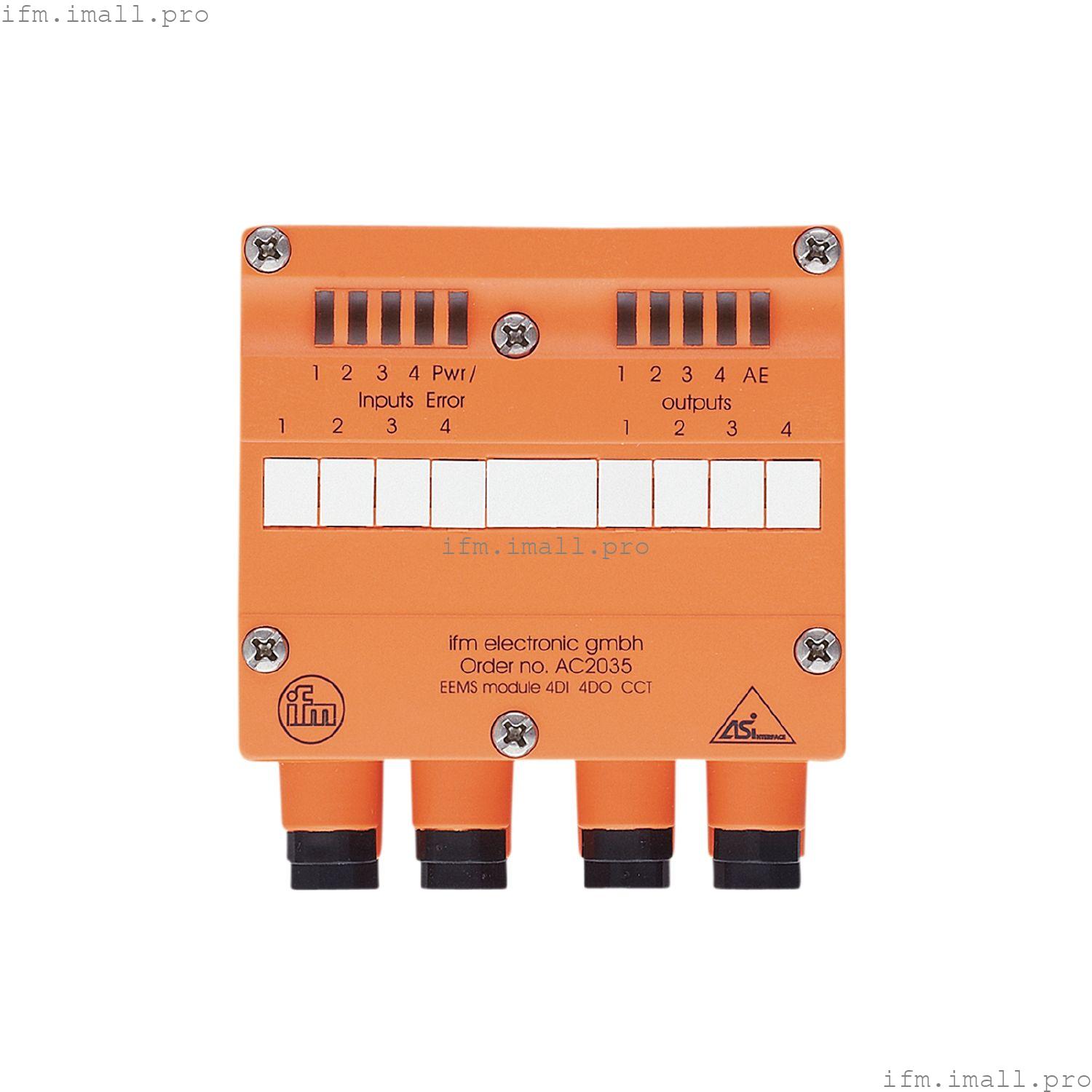

IFM AC2035
EEMS/Module/4DI/4DO/T/CCT
Универсальный модуль AS-Interface
- Простая установка и подключение
- Для подключения датчиков и исполнительных механизмов с кабельным вводом
- Подключение устройства с помощью клеммных зажимов
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
Технические характеристики
Применение
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 230 |
| Макс. токовая нагрузка полная[A] | 4 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30 |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | > 5 |
| Входной ток низкий[мА] | < 3 |
| Уровень переключения high[В] | > 10 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Цепь | PNP |
| Диапазон напряжения DC[В] | 24; (к PELV) |
| Макс. токовая нагрузка на выход[мА] | 1000; (DC-12 / DC-13) |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 65 |
Испытания/сертификаты
Классификация AS-i
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.F.F |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | F.F |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | двунаправленный | I-1 / O-1 | I-2 / O-2 | I-3 / O-3 | I-4 / O-4 |
|
| Назначение битов параметра | | бит параметра | функция | | | | | | | P0 | контрольный таймер для всех выходов | : | активированный | * / | деактивирован | | | P1 | не используется | | | | | | | P2 | не используется | | | | | | | P3 | не используется | | | | | |
|
Механические данные
| Вес[г] | 317 |
| Корпус | прямоугольный |
| Тип крепления | Интерфейс AS-i с нижними частями FC-E или SC |
| Размеры[мм] | 102 x 91 x 71 |
| Материалы | PA 6-GF30; нержавеющая сталь (303/1.4305) |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | функция | СВЕТОДИОД, желтый |
|
Примечания
| Замечания | | Входы и выходы должны быть электрически изолированы. |
|
| Количество в упаковке | 1 шт. |
