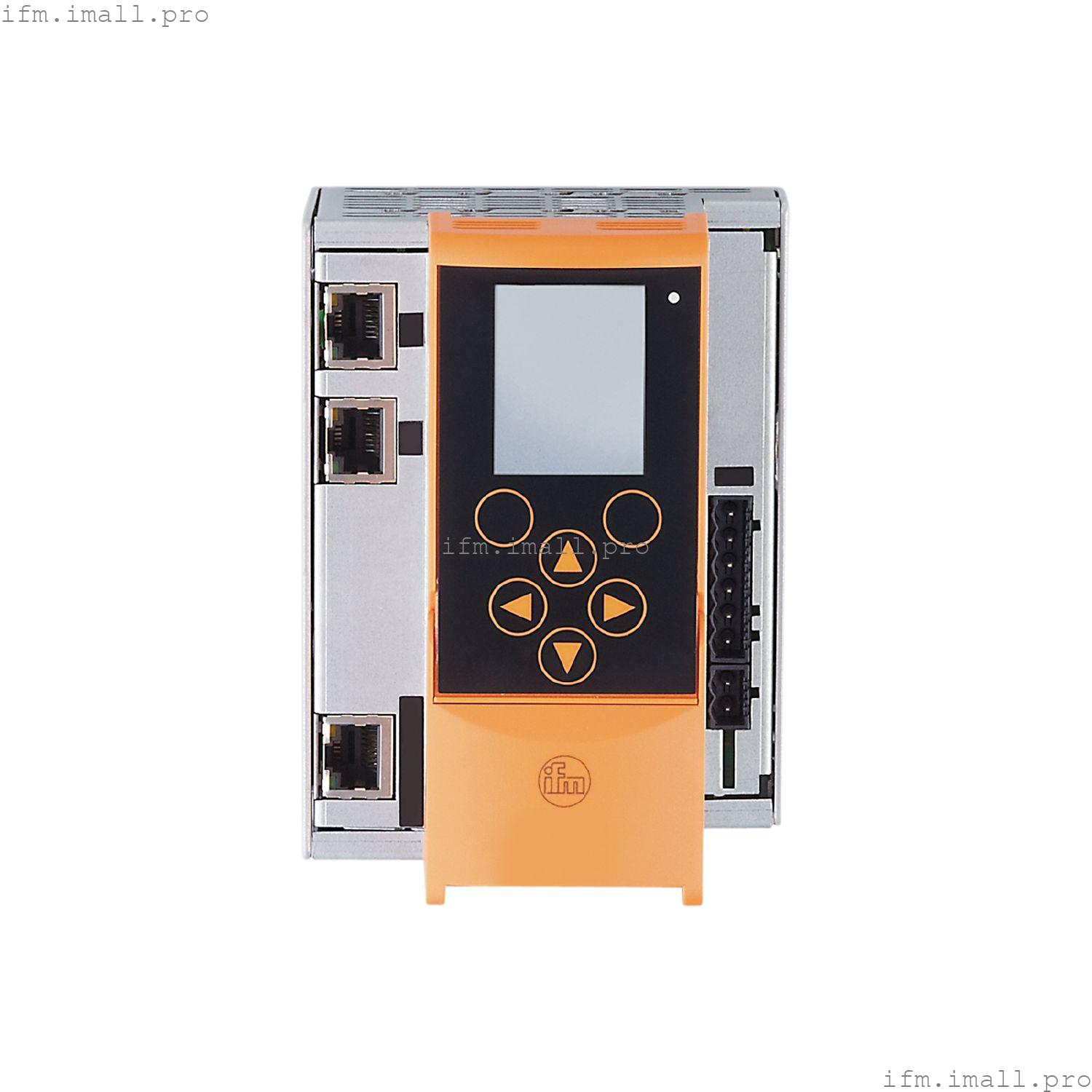

IFM AC1433
SmartPLC DataLine 1ASi ECAT
Шлюз EtherCAT с AS-Interface и ПЛК
- С интегрированным интерфейсом полевой шины и ПЛК
- Надежный и быстрый обмен данными с уровнем исполнительного механизма датчика
- Цветной дисплей для индикации состояния всех подчиненных устройств AS-i
- Удобная и простая конфигурация, настройка и диагностика
- Меню быстрой настройки с интуитивно понятным управлением
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | стандартный ПЛК и / или шлюз AS-i / EtherCAT |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 В постоянного тока; (AUX; AS-i: 21...31,6 В постоянного тока) |
| Потребляемый ток[мА] | < 500; (AUX / AS-i 1) |
| Макс. потребление тока от AS-i[мА] | 500; (при внешнем питании: 10 мА) |
| Количество мастеров AS-i | 1 |
| Электрическое разделение | да |
Выходы
| Диапазон напряжения DC[В] | к PELV |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; OPC-UA |
| Ethernet - EtherCAT |
|---|
| Протокол | EtherCAT |
| Тип использования | передача данных; программирование |
| Ethernet - EtherNet/IP |
|---|
| Скорость передачи | 100 мбод |
| Протокол | EtherNet /IP |
| Тип использования | программирование |
| Ethernet - Modbus TCP |
|---|
| Скорость передачи | 10 МБОД; 100 МБОД |
| Тип соединителя | RJ45 |
| Протокол | Modbus TCP |
| Тип использования | программирование |
| Ethernet - TCP/IP |
|---|
| Скорость передачи | 10 МБОД; 100 МБОД |
| Тип соединителя | RJ45 |
| Протокол | TCP/IP |
| Тип использования | программирование |
| Ethernet - UDP/IP |
|---|
| Скорость передачи | 10 МБОД; 100 МБОД |
| Тип соединителя | RJ45 |
| Протокол | UDP/IP |
| Тип использования | программирование |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...70 |
| Защита | IP 20 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 3.0 |
| Профиль мастера AS-i | М4 |
| Сертификат AS-i | 97304 |
Механические данные
| Вес[г] | 727 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 135,5 x 93 x 106,2 |
| Материалы | алюминий с порошковым покрытием; стальной лист оцинкованный; ПК |
Дисплеи/элементы управления
| Дисплей | | функция | 1 x LED, красный/зеленый | | полный графический ЖК-дисплей |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ... 2,5 мм2 |
