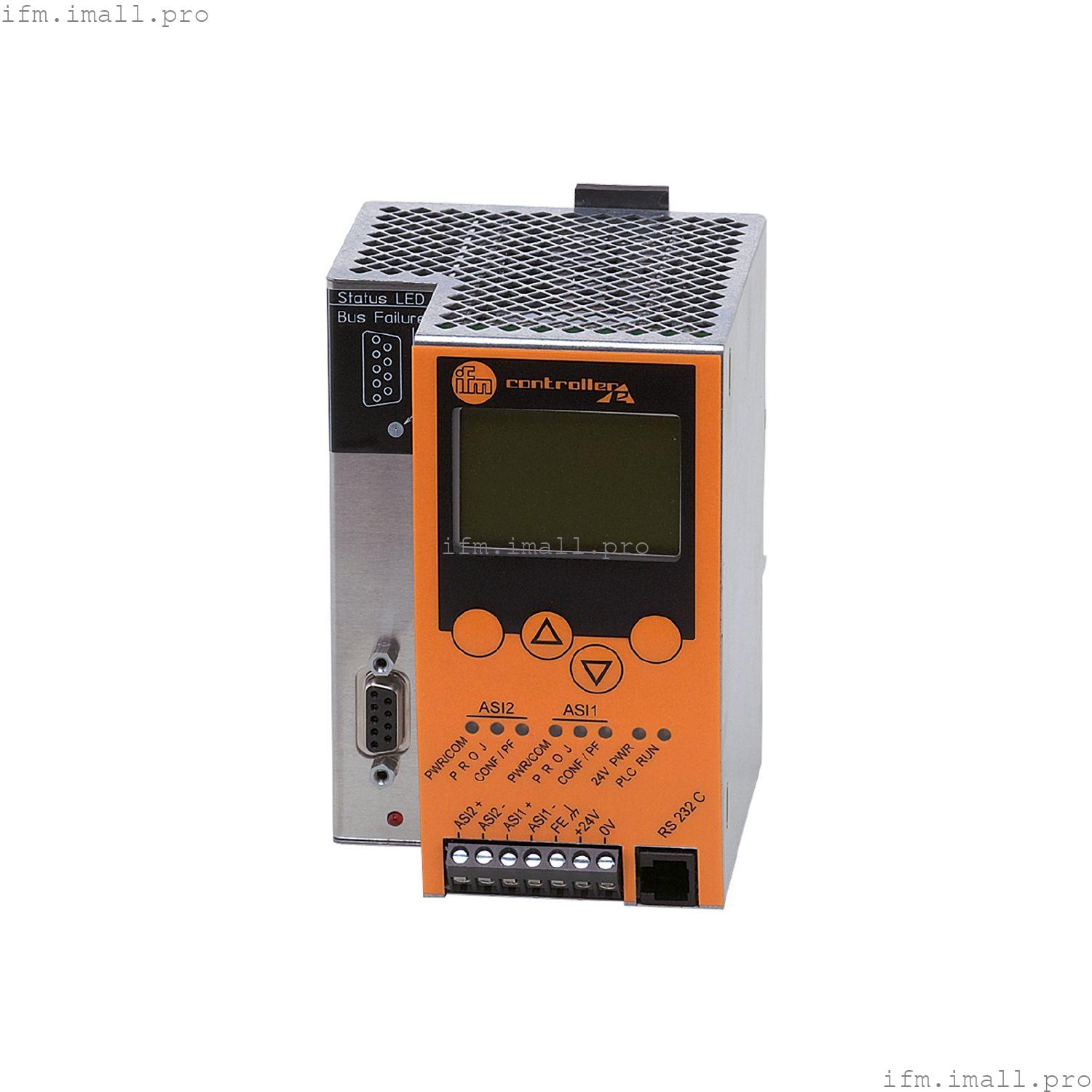

IFM AC1365
ControllerE M4 1Mstr DPV1
Шлюз PROFIBUS DP с AS-Interface и ПЛК
- С интегрированным интерфейсом полевой шины и ПЛК
- Надежный и быстрый обмен данными с уровнем исполнительного механизма датчика
- Цветной дисплей для индикации состояния всех подчиненных устройств AS-i
- Удобная и простая конфигурация, настройка и диагностика
- Меню быстрой настройки с интуитивно понятным управлением
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | децентрализованный контроллер; шлюз PROFIBUS DP |
Электрические характеристики
| Рабочее напряжение[В] | 24 постоянного тока |
| Номинал изоляции[В] | 500 |
| Потребляемый ток[мА] | < 500 |
| Макс. потребление тока от AS-i[мА] | 10 |
| Макс. потребляемая мощность[ВА] | 10 |
| Количество мастеров AS-i | 1 |
| Электрическое разделение | да |
Интерфейсы
| Коммуникационный интерфейс | RS232; PROFIBUS |
| PROFIBUS |
|---|
| Стандарт передачи | EN 50170 |
| Скорость передачи | 12 MBaud |
| Протокол | Profibus DP |
| Тип использования | передача данных |
| Примечание по интерфейсам | |
| RS232 |
|---|
| Количество интерфейсов R232 | 1 |
| Скорость передачи | 9600...115200 Бод |
| Тип соединителя | RJ11 |
| Тип использования | программирование |
| Примечание по интерфейсам | | электрически изолированный |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...70 |
| Защита | IP 20 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Профиль мастера AS-i | М4 |
Механические данные
| Вес[г] | 550 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 131 x 86 x 107 |
| Материалы | алюминий; стальной лист оцинкованный |
Дисплеи/элементы управления
| Дисплей | | функция | 2 x LED, красный | | 2 x LED зеленого цвета | | 2 x LED желтого цвета | | полный графический ЖК-дисплей |
|
Примечания
| Количество в упаковке | 1 шт. |
