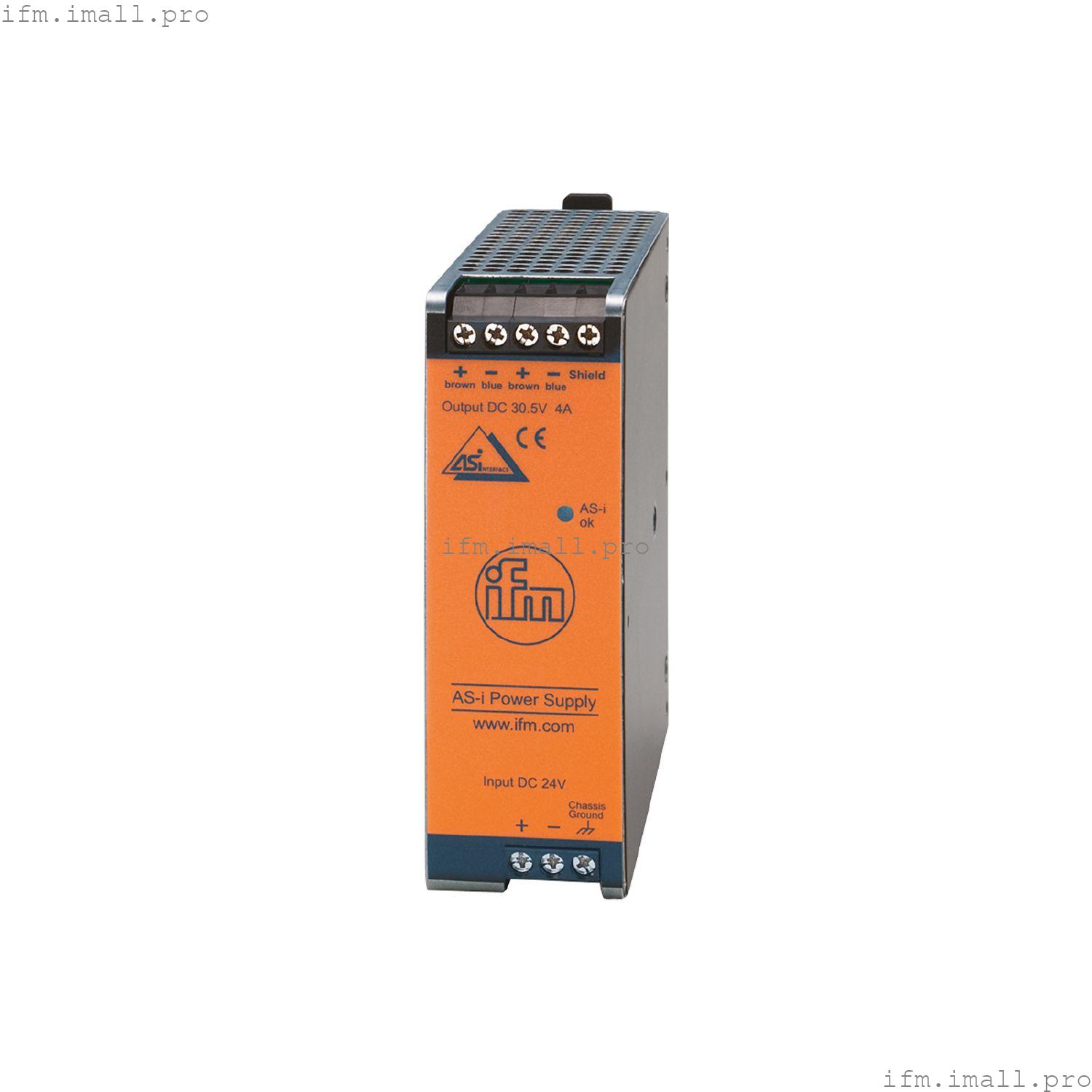

IFM AC1257
PSU-24VDC/ASi-4A
Источник питания AS-Interface
- Надежное питание для модулей, датчиков и исполнительных механизмов
- Высокая помехоустойчивость и достаточный запас мощности для компенсации пиков тока
- Безопасное устранение помех от первичного источника питания
- Особенно компактная конструкция
- Низкий нагрев шкафа управления благодаря высокой эффективности
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
Электрические характеристики
| Допуск рабочего напряжения[%] | 25...35 |
| Номинальное напряжение постоянного тока[В] | 24 |
| Входное напряжение постоянного тока[В] | 24 |
| Класс защиты | III |
| Защита от перенапряжения | да; (< 36 В) |
| Макс. время задержки включения[мс] | 650 |
| Выходное напряжение AS-i[В] | 30.5 |
| Выходная мощность (постоянная)[Вт] | 122 |
| Выходная мощность (пик)[Вт] | 134 |
| Примечание по выходной мощности (пиковая)[Вт] | | кратковременная загрузка пропускной способности шины после включения питания |
|
| Запас энергии[%] | 10 |
| Количество выходных цепей | 1 |
| Выходной ток AS-i[A] | 4 |
| Макс. остаточная пульсация[мВ] | 50 |
| Пиковый ток включения (номинальное напряжение 24 В постоянного тока)[A] | 2 |
| Ограничение пускового тока | да |
| Эффективность (номинальное напряжение 24 В постоянного тока)[%] | 90.5 |
| Защита внешнего входа | ≤ B-10 A / ≤ C-8 A |
| Понижение[Вт/К] | 3 (60...70 °C) |
| Время буферизации сети (номинальное напряжение 24 В постоянного тока)[мс] | 6 |
| Входной ток (номинальное напряжение 24 В постоянного тока)[A] | 5.5 |
| Потери мощности (номинальное напряжение 24 В постоянного тока)[Вт] | 12.7 |
| Интегрированное разделение данных | да |
| Защита от обратной подачи[В] | 35 |
Выходы
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Производительность при перегрузке | постоянный выходной ток |
| Возможно параллельное подключение выходов | нет |
| Возможно последовательное подключение выходов | нет |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Примечание по температуре окружающей среды | | следите за свободным пространством для конвекции (см. Инструкцию по эксплуатации). |
|
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (IEC 60068-2-30) |
| Защита | IP 20 |
| Степень загрязнения | 2; (IEC 62103: токопроводящие загрязнения не допускаются) |
Испытания/сертификаты
| ЭМС | | EN 61000-6-1 | | | EN 61000-6-2 | | | EN 61000-6-3 | | | EN 61000-6-4 | |
|
| Устойчивость к вибрации | | IEC 60068-2-6 | ± 1,6 мм 2...17,8 Гц / 2 г 17,8...500 Гц |
|
| Ударопрочность | | IEC 60068-2-27 | 30 г 6 мс / 20 г 11 мс |
|
Классификация AS-i
Механические данные
| Вес[г] | 621 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 130,5 x 40 x 124,5 |
| Материалы | стальной лист |
Дисплеи/элементы управления
| Дисплей | | Напряжение AS-i | Светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | винтовые клеммы: |
