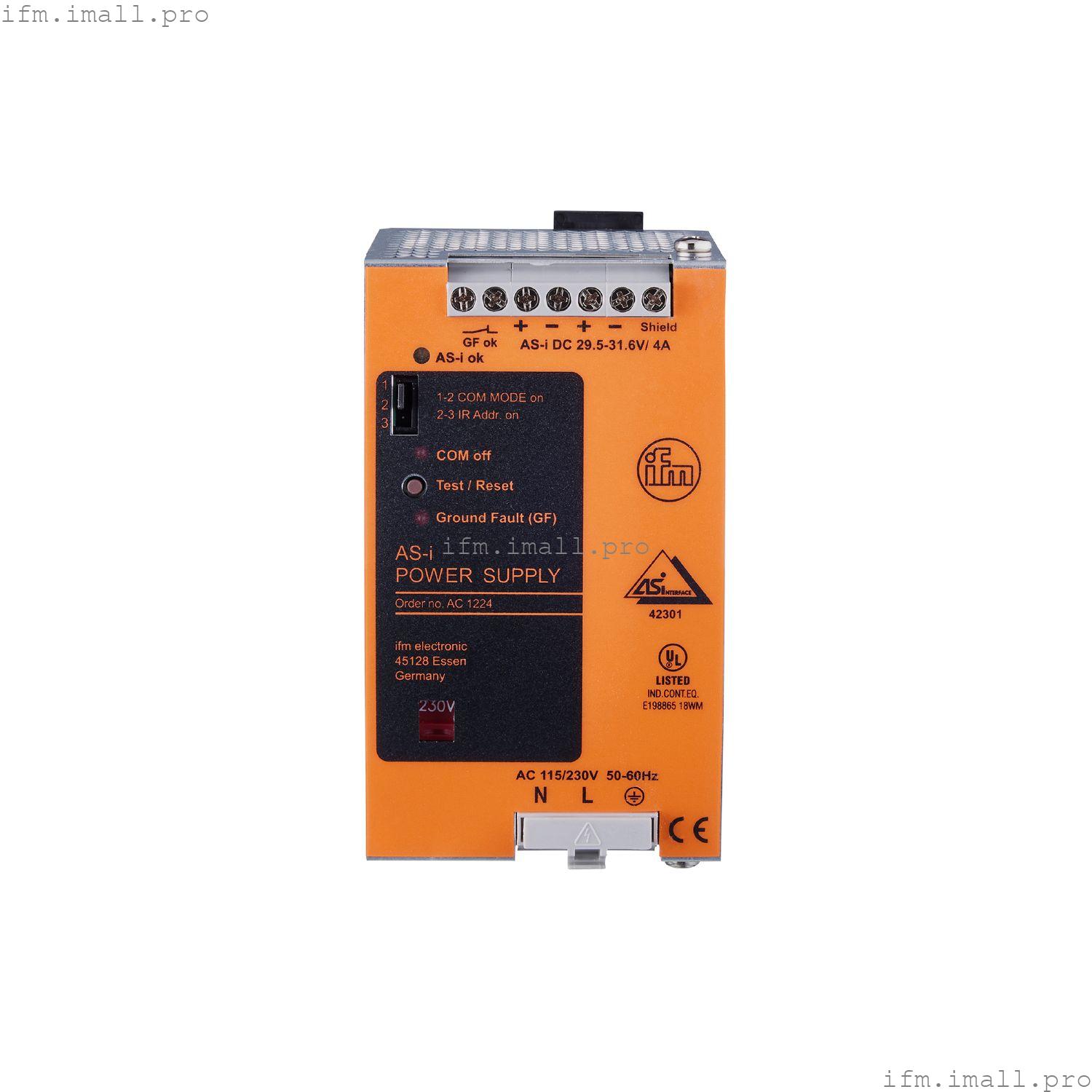

IFM AC1224
PowerSupply 115/230VAC 4A
Источник питания AS-Interface
- Надежное питание для модулей, датчиков и исполнительных механизмов
- Высокая помехоустойчивость и достаточный запас мощности для компенсации пиков тока
- Безопасное устранение помех от первичного источника питания
- Особенно компактная конструкция
- Низкий нагрев шкафа управления благодаря высокой эффективности
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку, встроенный датчик замыкания на землю |
Электрические характеристики
| Частота переменного тока[Гц] | 47...63 |
| Номинальное напряжение переменного тока[В] | 110 / 230 |
| Диапазон входного напряжения переменного тока[В] | 85...132 / 184...264 |
| Класс защиты | I |
| Макс. время задержки включения[мс] | 100 |
| Выходное напряжение AS-i[В] | 30.5 |
| Выходная мощность (постоянная)[Вт] | 122 |
| Количество выходных цепей | 1 |
| Выходной ток AS-i[A] | 4 |
| Макс. остаточная пульсация[мВ] | 50 |
| Защита внешнего входа | B 6 A |
| Понижение[Вт/К] | 3 (60...70 °C) |
| Интегрированное разделение данных | да |
Выходы
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | электронная защита |
| Защита от перегрузки | да |
| Возможно параллельное подключение выходов | нет |
| Возможно последовательное подключение выходов | нет |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...70 |
| Примечание по температуре окружающей среды | | следите за свободным пространством для конвекции (см. Инструкцию по эксплуатации). |
|
| Защита | IP 20 |
| Степень загрязнения | 2; (IEC 62103: токопроводящие загрязнения не допускаются) |
Испытания/сертификаты
| ЭМС | | EN 61000-6-1 | | | EN 61000-6-2 | | | EN 61000-6-4 | |
|
| MTTF[годы] | 139 |
Классификация AS-i
Механические данные
| Вес[г] | 750 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 131 x 73 x 107 |
| Материалы | корпус: стальной лист |
Дисплеи/элементы управления
| Дисплей | | работа | 1 Светодиод, зеленый гаснет в случае перегрузки U < 28 В | | ИК - адресация | 1 Светодиод, красный | | замыкание на землю | 1 Светодиод, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ... 4 мм2 |
